一、灌區流量監測系統產品簡介

灌(guan)區(qu)(qu)(qu)流(liu)量(liang)監(jian)測系統(tong)(tong)又稱灌(guan)區(qu)(qu)(qu)流(liu)量(liang)遙測系統(tong)(tong)、灌(guan)區(qu)(qu)(qu)量(liang)測水(shui)(shui)監(jian)測系統(tong)(tong)，灌(guan)區(qu)(qu)(qu)流(liu)量(liang)監(jian)測系統(tong)(tong)能夠提升灌(guan)區(qu)(qu)(qu)量(liang)水(shui)(shui)信息的(de)監(jian)測能力，是灌(guan)區(qu)(qu)(qu)水(shui)(shui)資源優化配置、合理調(diao)度(du)、計劃用水(shui)(shui)、計量(liang)收費的(de)重要(yao)依據。ML3雷(lei)達(da)波定點(dian)在(zai)線測流(liu)是一種全自動(dong)流(liu)量(liang)遙測系統(tong)(tong)，可以全程(cheng)監(jian)測明渠(qu)水(shui)(shui)流(liu)量(liang)過程(cheng)。該測流(liu)系統(tong)(tong)不(bu)受溫度(du)、濕(shi)度(du)、降雨、水(shui)(shui)深(shen)、渾水(shui)(shui)、水(shui)(shui)面(mian)漂浮(fu)物(wu)影響，非常適合灌(guan)區(qu)(qu)(qu)、河道等(deng)明渠(qu)渠(qu)道水(shui)(shui)情下的(de)流(liu)量(liang)測驗。

二、灌(guan)區流量(liang)監測系統組(zu)成部分

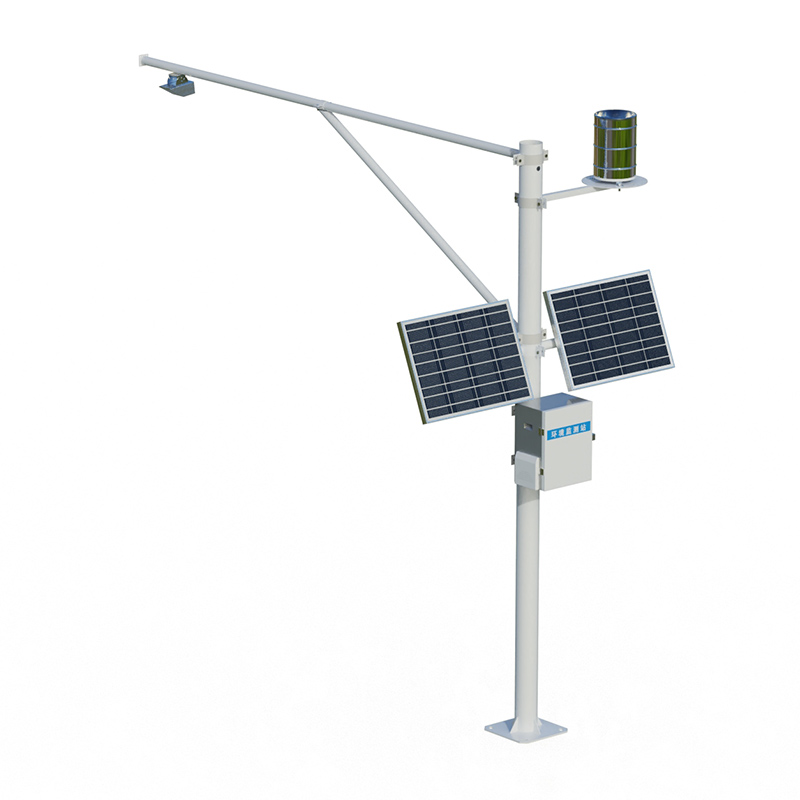

主要組成設備

（1）雷達水位表面(mian)流(liu)速(su)流(liu)量(liang)三合一；

（2）遙測終(zhong)端機(ji)RTU；

（3）太陽能供電系統；

（4）立桿與支架；

（5）避雷接地。

三、灌(guan)區流量監測(ce)系統工作原理

雷(lei)達表(biao)面(mian)(mian)流速(su)儀是(shi)基于脈沖雷(lei)達技術原理(li)測量河(he)渠(qu)水體表(biao)面(mian)(mian)流速(su)，同(tong)時(shi)與雷(lei)達水位傳感器配合(he)使(shi)用，安裝在河(he)道、灌區等明(ming)渠(qu)渠(qu)道的規則型斷面(mian)(mian)處，計(ji)算流量，即(ji)：在規則斷面(mian)(mian)處，測量出水流通(tong)(tong)過該斷面(mian)(mian)的速(su)度(du)，同(tong)時(shi)測量出水體的深度(du)，通(tong)(tong)過數學幾何原理(li)計(ji)算出通(tong)(tong)過該斷面(mian)(mian)的水流流量。

四(si)、灌區流(liu)量監測系(xi)統(tong)測流(liu)站特性

灌區流(liu)(liu)量監(jian)測系統的主要特性是(shi)采用非接觸式(shi)方式(shi)測流(liu)(liu)，其主要有(you)一套雷(lei)達水位流(liu)(liu)速流(liu)(liu)量三(san)合一傳感器組成，通(tong)過立桿(gan)架設方式(shi)懸空于渠道上方，通(tong)過對規則斷面的水位深度及瞬時(shi)表面流(liu)(liu)速的測量，計(ji)算出此一時(shi)刻(ke)通(tong)過該斷面的流(liu)(liu)量。主要特性如下：

（1）優勢

采用非接觸(chu)式，可帶水安裝，不受(shou)渠道(dao)水流、積水限(xian)制；

無阻水現象；

不易受渠道中的雜物、漂浮物影(ying)響；

不受水質(zhi)、泥沙含量的影響；

適用于流速較快、流量較大的(de)渠道。

（2）干擾因素

風速的影(ying)響：風速容易造成水面的波(bo)動(dong)，產(chan)生誤(wu)報(bao)誤(wu)測現象；

流速(su)較慢：當水(shui)面流速(su)較慢時候，測量誤差(cha)增大；

風(feng)(feng)沙(sha)(sha)天氣：風(feng)(feng)沙(sha)(sha)天氣對雷達波(bo)的(de)信號強度影響(xiang)較大，致使測(ce)量誤差較大；

強(qiang)降(jiang)雨(yu)天氣：遇到(dao)強(qiang)降(jiang)雨(yu)的天氣，雷達波容易(yi)受雨(yu)強(qiang)影響，致(zhi)使測(ce)量誤差較大。

五、灌區流量監測系統技術參數

水位測量

測距范圍(wei)：0.1-40米

測距精度：±5mm

測距分辨率：1mm

間隔時間：1-5000min

流速測量

測距范(fan)圍：0.15～15m/s

測速精度：±2%

速度分辨率：0.01m/s

流量測量

流(liu)(liu)量=平均(jun)流(liu)(liu)速x過流(liu)(liu)斷(duan)面(mian)面(mian)積x修正(zheng)系數(shu)

平均流速(su)由流速(su)計采集流體表面流速(su)，并經過(guo)模型計算(suan)得到

過流斷(duan)面面積由水位計測得的水位以及斷(duan)面信(xin)息算出

雨量監測

測量范(fan)圍：雨強0～4mm/min

測量精度(du)：±0.2mm

分辨率：0.2mm

承雨口徑：φ200mm

供電(dian)(dian)方(fang)式：太陽(yang)能電(dian)(dian)池板(ban)+蓄電(dian)(dian)池組(zu)合供電(dian)(dian)

太陽能功率：100W（選配）

蓄電池(chi)參數：DC3.7V 10Ah

支架高度：立桿3米(mi)橫(heng)臂(bei)3米(mi)

工作(zuo)環(huan)境：-45℃～85℃（不結冰狀態）
