一．土壤PH傳感器應用環境說明

土(tu)(tu)(tu)(tu)(tu)壤(rang)(rang)PH傳(chuan)感(gan)器又稱土(tu)(tu)(tu)(tu)(tu)壤(rang)(rang)酸堿度(du)(du)傳(chuan)感(gan)器，土(tu)(tu)(tu)(tu)(tu)壤(rang)(rang)PH傳(chuan)感(gan)器是(shi)(shi)一款可(ke)以準確測量土(tu)(tu)(tu)(tu)(tu)壤(rang)(rang)PH值的(de)土(tu)(tu)(tu)(tu)(tu)壤(rang)(rang)傳(chuan)感(gan)器，直接插入土(tu)(tu)(tu)(tu)(tu)壤(rang)(rang)測量土(tu)(tu)(tu)(tu)(tu)壤(rang)(rang)的(de)酸堿度(du)(du)，可(ke)用(yong)于(yu)農業灌(guan)溉、花(hua)卉(hui)園藝(yi)、草地牧場(chang)、土(tu)(tu)(tu)(tu)(tu)壤(rang)(rang)速測等場(chang)景。TP1是(shi)(shi)我(wo)司研(yan)制的(de)一款土(tu)(tu)(tu)(tu)(tu)壤(rang)(rang)PH傳(chuan)感(gan)器，該變送器精(jing)度(du)(du)高，響應快，輸出(chu)穩定，適用(yong)于(yu)各種土(tu)(tu)(tu)(tu)(tu)質。可(ke)長期埋入土(tu)(tu)(tu)(tu)(tu)壤(rang)(rang)中，耐(nai)長期電解(jie)，耐(nai)腐蝕，抽真空灌(guan)封，完全防(fang)水(shui)。

可廣泛應用(yong)于土壤酸堿度(du)的(de)(de)檢測、精細農(nong)業、林業、地質勘(kan)探(tan)、植物培育、水利、環保等(deng)領域(yu)酸堿度(du)的(de)(de)測量(liang)。

可(ke)埋(mai)入土壤進行長期動態檢測。

性能穩定，使用(yong)壽命長

IP68防水標準

二(er)．土壤(rang)PH傳(chuan)感器技術性能和規格

1.技術參數

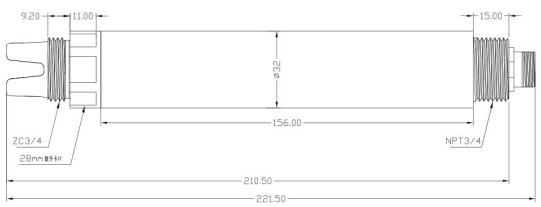

2.土壤(rang)PH傳感器(qi)尺寸圖(tu)

傳感器(qi)接頭(tou)(tou)為M12航空插頭(tou)(tou)連(lian)接器(qi)5芯母座

三．土壤PH傳感器安裝

土(tu)壤PH傳(chuan)感器安裝方式

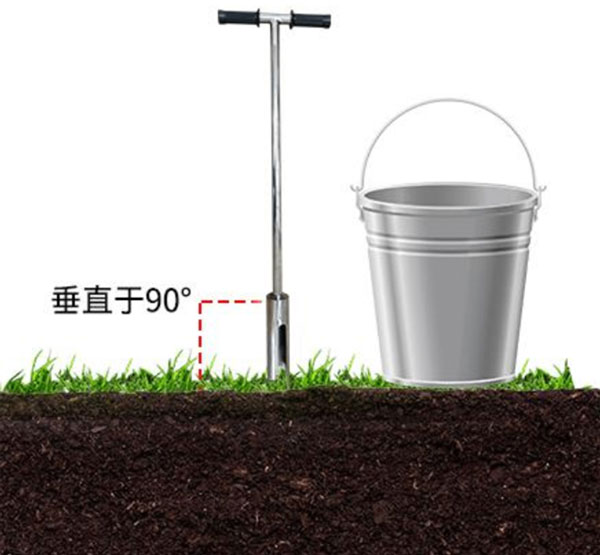

第一步(bu)：使(shi)用土鉆(zhan)在(zai)合適的位(wei)置(zhi)打孔

1.將直(zhi)徑(jing)20mm土鉆(zhan)豎直(zhi)于地面，雙手緊握手柄(bing)順(shun)時針下(xia)壓慢(man)速轉動(dong)。（注意：不要太用(yong)力(li)，務必(bi)慢(man)速多轉幾圈，防止鉆(zhan)頭跑偏至孔(kong)洞打歪(wai)）

2.將取(qu)土鉆(zhan)從(cong)孔洞中(zhong)取(qu)出(chu)，放入桶中(zhong)將土鉆(zhan)中(zhong)的土收集到(dao)桶中(zhong)用(yong)以(yi)下一步和泥漿。

3.反復持續上述(shu)打孔(kong)、取土(tu)(tu)，并在此過(guo)程中嘗試性地將傳(chuan)感(gan)器(qi)(qi)輕放(fang)入(ru)孔(kong)洞中（請勿將設備用(yong)力觸底），以測(ce)試孔(kong)洞的(de)深度(du)是否合適；若(ruo)有卡頓，則使用(yong)土(tu)(tu)鉆(zhan)修(xiu)正(zheng)，保(bao)證傳(chuan)感(gan)器(qi)(qi)放(fang)入(ru)、取出都比較順(shun)暢；直到孔(kong)深與傳(chuan)感(gan)器(qi)(qi)所(suo)標識(shi)的(de)安(an)裝(zhuang)位置齊平(ping)，打孔(kong)完成

第二步：制作泥漿

1.挑出土壤中的雜質，石子、草根、不容(rong)易溶解的土塊等。將(jiang)土壤搓(cuo)細(xi)，以便(bian)和泥漿。2.倒(dao)入適量水，充(chong)分攪拌至粘稠(chou)狀；壤土泥漿一般不能稠(chou)于(yu)“芝麻醬”狀；和泥漿完成。

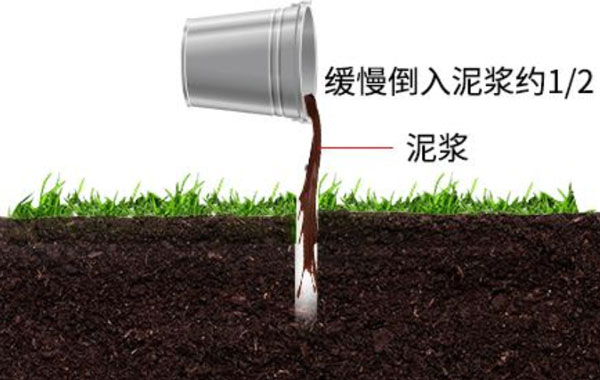

第三步：灌漿安裝

1.將(jiang)泥(ni)漿緩慢(man)倒入孔洞，大概(gai)到(dao)孔洞1/2的位置(zhi)；可根據(ju)實際情況酌情增減。

2.將傳感器慢慢放入孔(kong)洞(dong)中，向(xiang)一個(ge)方(fang)向(xiang)慢慢轉動(dong)并下壓，速度過快可(ke)能(neng)會導致氣(qi)泡(pao)不能(neng)被完(wan)全排出。（注意：再(zai)轉動(dong)下壓的過程中不可(ke)以上(shang)拔傳感器，防止氣(qi)體(ti)再(zai)次(ci)吸入孔(kong)中）

3.當傳(chuan)感器(qi)安裝到正確的(de)深度(du)后（零(ling)刻度(du)線與地面平齊），設備周圍會(hui)溢出(chu)一些泥漿(jiang)，灌漿(jiang)完成。（注意：將傳(chuan)感器(qi)周圍3CM以外多(duo)余的(de)泥漿(jiang)清除，防止結塊影響水分下滲(shen)）

第四步：安裝完成

將設備接好電(dian)(dian)源線和(he)485通信線上電(dian)(dian)1小時后便(bian)可進行數據采集。

1.砂土安裝要點

砂土(tu)安裝與(yu)壤土(tu)標準(zhun)安裝步(bu)驟(zou)無異，需要注意(yi)的是(shi)需準(zhun)備(bei)足量(liang)的水(shui)。在灌(guan)漿之前(qian)，先把水(shui)倒入孔(kong)(kong)洞(dong)(dong)(dong)中，淋濕整個洞(dong)(dong)(dong)壁(bi)，直到孔(kong)(kong)洞(dong)(dong)(dong)底部有多余的水(shui)出現為止(zhi)。然后按照步(bu)驟(zou)，將泥漿慢慢倒入孔(kong)(kong)洞(dong)(dong)(dong)中，大(da)概(gai)大(da)概(gai)到孔(kong)(kong)洞(dong)(dong)(dong)1/2的位(wei)置。其余安裝步(bu)驟(zou)參照壤土(tu)的安裝即可。

2.黏土安裝要點

黏(nian)土(tu)的(de)安裝在打孔收集土(tu)壤完(wan)畢之后，清理雜(za)質后，將黏(nian)土(tu)在水中(zhong)浸(jin)泡大于(yu)2小時，使(shi)黏(nian)土(tu)軟化，便于(yu)活成比較均勻的(de)泥(ni)漿(jiang)。浸(jin)泡完(wan)成后攪拌成粘稠狀，灌漿(jiang)即可。其余(yu)安裝步驟參照壤土(tu)的(de)安裝即可。

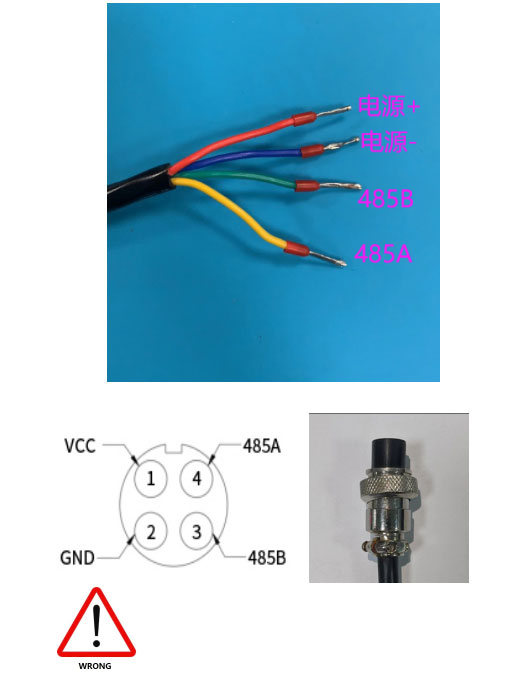

2.電氣安裝

線(xian)纜(lan)為4芯屏蔽線(xian)，線(xian)序定義：紅色-電源線(xian)（12~24VDC）

藍(lan)色-地線（GND）

綠色-485B黃色-485A

通(tong)電前應仔細檢(jian)查接線(xian)順序，避免因(yin)接線(xian)錯誤(wu)而造(zao)成不必要的損失。注：線(xian)纜(lan)(lan)顏色因(yin)生產批次不同可能會略(lve)有差(cha)異，具體以(yi)線(xian)纜(lan)(lan)絲印為準

錯誤接(jie)線可能導致設備永(yong)久性損(sun)壞

四．土壤PH傳感器維護(hu)和保養

1.使用和維護

初(chu)次使用(yong)(yong)或久置不用(yong)(yong)重新使用(yong)(yong)時，敏感球泡和(he)參比液(ye)絡部應(ying)在3.3mol/L KCI溶液(ye)中浸入2小時以上。

使用(yong)時應先用(yong)去離(li)子水(shui)（或蒸餾水(shui)）洗(xi)凈(jing)并擦干(gan)，防止雜質帶入被測液體中(zhong)，傳(chuan)感(gan)器的1/3應插入被測液體中(zhong)。

接線端子(zi)部分應(ying)保持清潔(jie)干(gan)燥，傳感器不用時應(ying)清洗干(gan)凈，插(cha)入(ru)加有3.3mol/L KCI溶液(ye)的保護(hu)套，或將傳感器插(cha)入(ru)加有3.3mol/L KCI溶液(ye)的容器中。

檢查(cha)接(jie)線(xian)端子(zi)處是否干(gan)燥(zao)，如有污(wu)漬，請用(yong)無水(shui)酒精擦拭，干(gan)燥(zao)后(hou)再繼續使(shi)用(yong)。傳感器應避免長時間(jian)浸(jin)泡在(zai)去離子(zi)水(shui)，蛋白質(zhi)溶(rong)液，強酸(suan)強堿溶(rong)液以(yi)及酸(suan)性氟化(hua)物溶(rong)液中(zhong)，并(bing)(bing)防止與有機硅油脂接(jie)觸(chu)。使(shi)用(yong)時間(jian)較長的傳感器，它的玻(bo)璃膜可(ke)能變成(cheng)半(ban)透明或(huo)者附有沉積物，此時可(ke)用(yong)稀鹽酸(suan)洗滌，并(bing)(bing)用(yong)水(shui)沖(chong)洗。

傳(chuan)感器(qi)(qi)使用時間較長出現測量誤差時，可通過配合(he)儀器(qi)(qi)進行(xing)標定校(xiao)正(zheng)，當以上(shang)方(fang)式對傳(chuan)感器(qi)(qi)進行(xing)維護和保養(yang)仍不(bu)能(neng)進行(xing)標定和測量時，說(shuo)明傳(chuan)感器(qi)(qi)已經失效，請更換(huan)傳(chuan)感器(qi)(qi)。
