一、多普勒超聲波流量計產品概述

多(duo)普(pu)勒(le)超(chao)聲(sheng)波(bo)(bo)流(liu)(liu)(liu)(liu)量(liang)(liang)(liang)(liang)(liang)計(ji)(ji)(ji)又稱明渠(qu)式超(chao)聲(sheng)波(bo)(bo)流(liu)(liu)(liu)(liu)量(liang)(liang)(liang)(liang)(liang)計(ji)(ji)(ji)，多(duo)普(pu)勒(le)超(chao)聲(sheng)波(bo)(bo)流(liu)(liu)(liu)(liu)量(liang)(liang)(liang)(liang)(liang)計(ji)(ji)(ji)是通過測(ce)(ce)量(liang)(liang)(liang)(liang)(liang)液(ye)(ye)體(ti)的(de)平均流(liu)(liu)(liu)(liu)速和液(ye)(ye)位（截面積）來計(ji)(ji)(ji)算流(liu)(liu)(liu)(liu)量(liang)(liang)(liang)(liang)(liang)值的(de)超(chao)聲(sheng)流(liu)(liu)(liu)(liu)量(liang)(liang)(liang)(liang)(liang)儀表(biao)，適用(yong)于污水排放計(ji)(ji)(ji)量(liang)(liang)(liang)(liang)(liang)，灌區(qu)小渠(qu)道計(ji)(ji)(ji)量(liang)(liang)(liang)(liang)(liang)等。多(duo)普(pu)勒(le)超(chao)聲(sheng)波(bo)(bo)流(liu)(liu)(liu)(liu)量(liang)(liang)(liang)(liang)(liang)計(ji)(ji)(ji)（以下簡(jian)稱產品）是我公司(si)開發的(de)基于超(chao)聲(sheng)波(bo)(bo)多(duo)普(pu)勒(le)、頻(pin)譜分析(xi)和低功耗技術(shu)的(de)新一(yi)(yi)代多(duo)普(pu)勒(le)流(liu)(liu)(liu)(liu)量(liang)(liang)(liang)(liang)(liang)計(ji)(ji)(ji)。產品由(you)流(liu)(liu)(liu)(liu)速測(ce)(ce)量(liang)(liang)(liang)(liang)(liang)模(mo)塊、液(ye)(ye)位測(ce)(ce)量(liang)(liang)(liang)(liang)(liang)模(mo)塊、溫度(du)(du)測(ce)(ce)量(liang)(liang)(liang)(liang)(liang)模(mo)塊、微控制器、通信(xin)模(mo)塊、電(dian)源模(mo)塊等組(zu)成，集流(liu)(liu)(liu)(liu)速、液(ye)(ye)位、溫度(du)(du)、流(liu)(liu)(liu)(liu)量(liang)(liang)(liang)(liang)(liang)的(de)測(ce)(ce)量(liang)(liang)(liang)(liang)(liang)、存儲和通信(xin)于一(yi)(yi)體(ti)。適用(yong)于明渠(qu)、河(he)道、排水管網的(de)流(liu)(liu)(liu)(liu)速流(liu)(liu)(liu)(liu)量(liang)(liang)(liang)(liang)(liang)測(ce)(ce)量(liang)(liang)(liang)(liang)(liang)以及各種滿管、非滿管的(de)流(liu)(liu)(liu)(liu)速流(liu)(liu)(liu)(liu)量(liang)(liang)(liang)(liang)(liang)測(ce)(ce)量(liang)(liang)(liang)(liang)(liang)。

二(er)、多(duo)普勒超聲波流量(liang)計工(gong)作原理

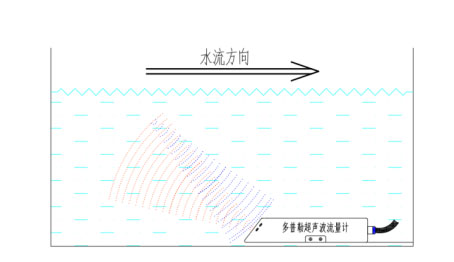

產品(pin)流(liu)(liu)(liu)(liu)速測量基于多普勒(le)(le)效應，探頭斜向上(shang)發出一束超聲波(bo)，當超聲波(bo)接觸到流(liu)(liu)(liu)(liu)體中的雜質或氣泡時會使反射的超聲波(bo)產生(sheng)多普勒(le)(le)頻移(yi)Δf，多普勒(le)(le)頻移(yi)Δf正比于流(liu)(liu)(liu)(liu)體流(liu)(liu)(liu)(liu)速，通過測量多普勒(le)(le)頻移(yi)Δf即可測量出流(liu)(liu)(liu)(liu)體的流(liu)(liu)(liu)(liu)速V。

產品基于(yu)壓力傳感(gan)器測量液位，通過(guo)設定(ding)的渠道(dao)參(can)數可自動計算流體截面積S，基于(yu)速度面積法，即(ji)可測量液體的流量Q。

Q = V × S

產品特點

l采用超聲多普勒原理測量流速(su)、測量，精度高,環境限制(zhi)小；

l采用速度面積(ji)法測量(liang)流量(liang)，無需建設(she)堰(yan)槽，施工(gong)成(cheng)本低；

l高集(ji)成度，支(zhi)持流(liu)速(su)、液位(wei)、瞬時(shi)流(liu)量、累計流(liu)量、溫度同時(shi)測量；

l自帶溫度傳(chuan)感器，補(bu)償(chang)水(shui)溫對聲速(su)的(de)影響；

l內嵌圓形、矩形、梯形、三角形等多(duo)種(zhong)管(guan)道模型，調(diao)試便捷；

l仿生(sheng)學外觀(guan)設計，有效減少垃(la)圾遮擋(dang)；

l低功耗設計;工作電流小(xiao)于(yu)25mA;適用電池或太陽能供電。

三(san)、多普勒超聲波流量(liang)計參數指標

四、多普勒超聲(sheng)波流(liu)量計(ji)使用方(fang)法

1、安裝要求

水(shui)質要求：依據測(ce)量原(yuan)理，待測(ce)水(shui)體需(xu)含(han)有一定微小雜(za)質或氣泡(pao)，但水(shui)中(zhong)漂浮物不易過多，避免(mian)干擾。

水(shui)體流(liu)態要求：應安裝在具有(you)固定斷面的順(shun)(shun)直段(duan)下游(you)，順(shun)(shun)直段(duan)長(chang)(chang)度最好是渠道水(shui)力(li)半徑的5-10倍(bei)（順(shun)(shun)直段(duan)越(yue)長(chang)(chang)測量精度越(yue)高），且這一(yi)距離范圍(wei)內(nei)不得有(you)過(guo)流(liu)阻擋物（如水(shui)閘、堰等），以(yi)保證(zheng)探(tan)頭前段(duan)水(shui)流(liu)流(liu)態的均(jun)勻穩定。

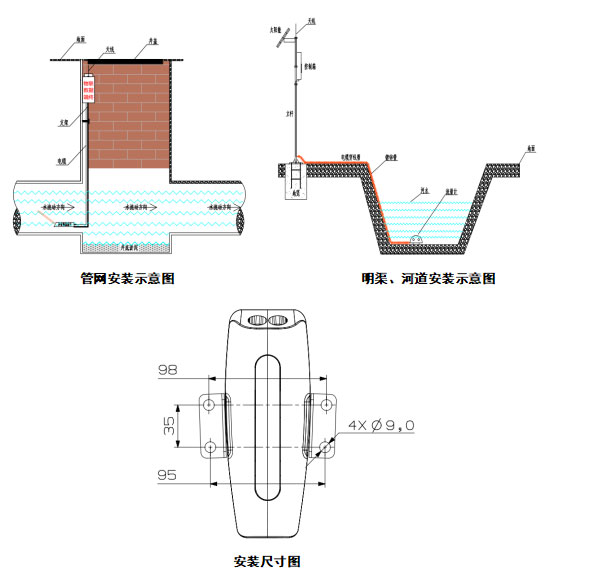

2、安裝示圖

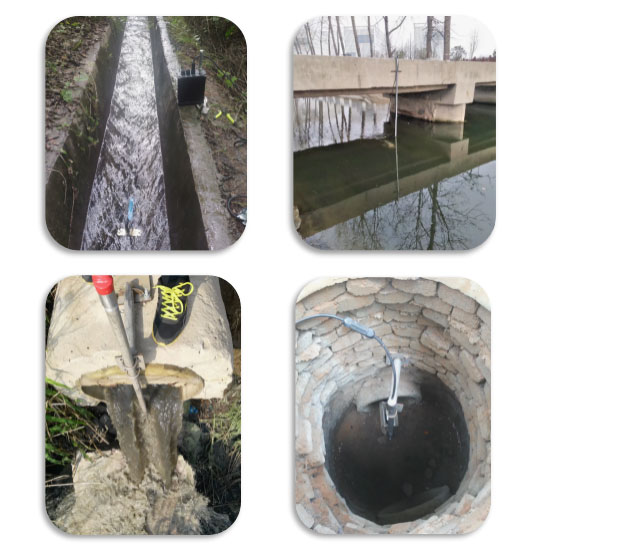

3、安裝案例

4、日常維護

為(wei)了使儀(yi)表正常工作，請(qing)維(wei)護人員定期對儀(yi)表進(jin)行(xing)維(wei)護。

l傳感(gan)器(qi)前端的兩個圓形(xing)超聲波(bo)收發(fa)裝置應避(bi)免硬物撞擊或劃傷，當其(qi)上面附著異物時應用清水沖洗或軟布輕(qing)察；

l底(di)部(bu)的壓(ya)力傳感器位于網狀透水孔內，其壓(ya)力膜非常(chang)薄，不得(de)用硬物(wu)去(qu)接觸(chu)，在儀器脫離水面不用時也應(ying)加(jia)以保(bao)護，在透水孔周圍附著(zhu)異(yi)物(wu)時應(ying)小心(xin)除去(qu)。

5、 問題解答
