上一篇文章中 ，我們了解到了超聲波的定義，下面我們將會從超聲波的基本物理量、連續波和脈沖波解析，進一步幫助讀者理解超聲波頻譜分析技術。

描述超聲波的基本物理量

聲速：單位時間內，超聲波在介質中傳播的距離，用符號“C”表示。

頻率：單位時間內，超聲波在介質中任一給定點所通過完整波的個數，用符號“f ”表示。

波長：聲波在傳播時，同一個波線上相鄰兩個相位相同的質點之間的距離，用符號“λ”表示。

周期：聲波向前傳播一個波長距離時所需的時間，用符號“T”表示。

角頻率：以符號“ω”表示，定義為ω=2π/T=2πf。

上述各參量之間的關系為

連續波和脈沖波

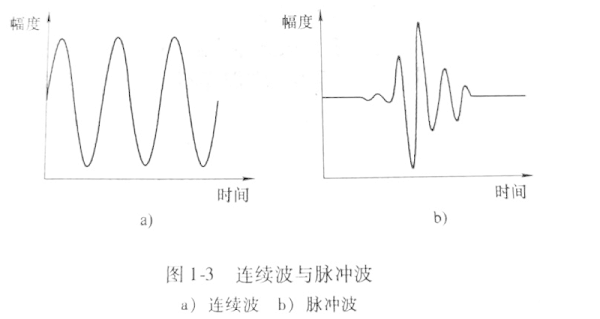

根據持續時間的長短，超聲波可以分為連續波和脈沖波。連續波指介質中質點振動持續時間為無窮的波動，如圖1-3a所示。脈沖波是指振動持續時間有限（單個或間發）的波動，如圖 1-3b所示。

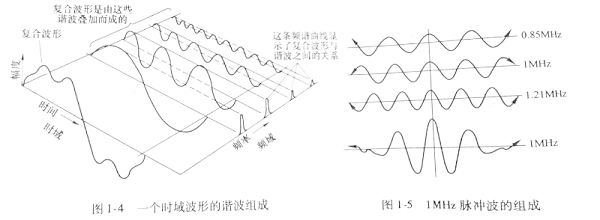

按照傅里葉分析方法可知，一個脈沖波可以分解為多個不同頻率諧振波的疊加，如圖1-4所示。可以看出，以時間為自變量的一個復雜波形，其實包含著一系列不同頻率的正弦（或余弦）波，這些頻率成分及其幅度均可以在頻域中給出清晰的描述。

圖1-5給出了超聲檢測中1MHz 的脈沖波與其中包含的正弦波之間的關系。可以看出，此處1MHz 的脈沖波由 0.85MHz、1MHz和 1.21MHz 正弦波疊加而成[4 ] 。為合成某一脈沖，需要一系列的正弦波，且要合成的脈沖寬度越窄，需要的正弦子波數量越多。這些子波具有與中心頻率不同的頻率。由于子波的頻率不同，因此在傳播條件不合適時會產生畸變，通常使脈沖寬度變寬。

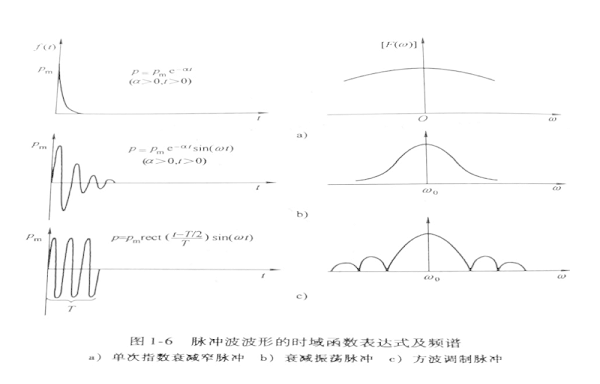

超聲學中常用的脈沖波波形主要有單次指數衰減窄脈沖，衰減振蕩脈沖和方波調制脈沖。圖1-6 給出了上述三種形式脈沖波波形的時域函數表達式及由傅里葉變換得到的頻譜示意圖?？梢钥闯?，它們都不是一個單頻波，在其基頻附近存在一個頻帶。

關注靈科超聲波 ，我們將會在下個章節中對節對超聲脈沖波的頻率和超聲脈沖波的聲場進行講解與分析。
